寶米勒變頻器在石材排鉅（快鉅）機械系列改造的方案
bmller 2021-04-02
一、 概述
1、排鉅（快鉅）即有數十個鉅條組成一排將一塊整石料同時切割成數十張片材，普通的快鉅在啟動運行時，因主電機功率都偏大，啟動方式都是以星三角或降壓式啟動，該啟動方式啟動電流等于（3-7）倍額定電流，這會對電機設備及供電電網造成嚴重的沖擊，而且還會增加電網容量要求，啟動時產生的大電流和震動對設備的使用壽命極為不利，有時也可能引響到周邊設備的正常工作。在生產中也會遇到電網電壓波動而引響機械部份運行性能。另外停機時由于飛輪的慣性作用排鉅要完全靜止下來需要較長時間。
2、工藝方面 ：在普通運行時，當一塊石材切到最后10～20公分的時候，此時因鉅片還是在以最大的速度在運行，已切開的部分會隨鉅片的拉動而大幅度的擺動，從而很容易將板拉壞。
二、 解決上述問題的最佳方案:
1、寶米勒MC200G變頻調速器產品介紹
MC200G變頻調速器采用電流矢量控制技術，采用高速運算芯片，主回路采用單元模塊結構設計，系統維護十分方便。
2、技術特點

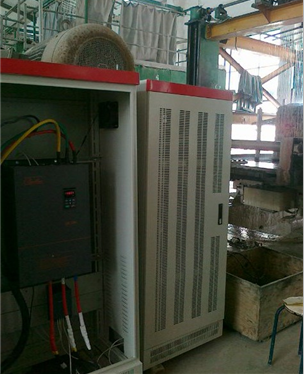

⊙ 該產品采用一體化集成柜機方式設計，與改造設備線路對接非常簡便。
⊙ 優異的閉環矢量控制性能，零速實現200%轉矩輸出能力。
⊙ 擁有超強的負載保護功能。
⊙ 豐富的外圍接口，可支持ModBus通訊協議。
⊙ 三種速度控制方式：無PG矢量控制（SVC）、有PG矢量控制 （VC）、V/F控制方式。
3、改造后的節能與工藝效果
⊙ 因變頻調速器本身具有軟啟動功能，啟動電流從0開始，最大值被限制在變頻調速器設置的加速中電流限幅水平以內，一般不超過1.7倍負載額定電流，因此消除了主馬達啟動時大電流對設備本身及電網的沖擊，延長了設備使用壽命及減少了設備維修量。另外變頻調速器可抗擊電網電壓±15%的波動使設備始終保持平穩運行狀態，這就是啟動時的節能體現。
⊙ 當石材切到10～20公分的時候，此時為了防止片材損壞，可通過變頻調速器將馬達額定轉速下降70%左右，使馬達運行在最佳工作狀態從而減小了板材的擺動，同時馬達的功耗也將下降50%以上，既節能又保證了產品品質工藝。
⊙ 停機時因負載飛輪慣性作用，負載完全禁止下來需要2～3分鐘時間，這時馬達處于發電狀態（再生電壓）。早期改造是變頻器以自由減速停車+直流自動單元+制動電阻來停機，此種方法是將再生能量通過電阻給消耗掉；采用MC200G型變頻調速器優異的磁通制動功能，無需直流自動單元和制動電阻，因此該產品被譽為是真正意義上的綠色環保產品。
4、改造后的優點總結
⊙ 實現0～100%的轉速連續調節；
⊙ 降速運行和軟啟動，減少震動、噪聲和磨損，延長了設備維修周期和使用壽命，并減少了對電網沖擊；
⊙ 過壓、過流、欠壓、過載、對地、缺相等完善的保護功能；
⊙ 先進的設置和監控及調節功能，改善了系統運行特性使系統使用更方便、更可靠、更安全；
⊙ 安裝便利，調試簡單。生產中無需修改參數。
⊙ 改造目的是以滿足生產工藝品質為主，以節能目的為輔。
三、本產品柜與石材機械控制柜連接圖如下：

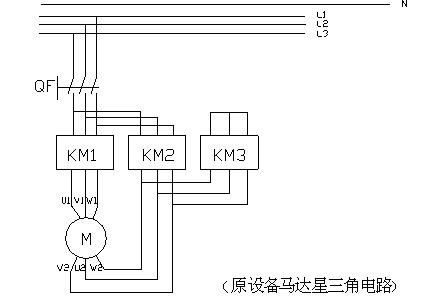

1、 動力回路接線
2、 使用外控功能需修改下列部分參數
四、通用變頻器在快鉅升降馬達上的成熟應用
升降馬達的作用主要配合條鉅切割石材，另外可快速升降條鉅。根據不同石頭材質要求條鉅下切的速度快慢也不同，有些石材切割太快會影響切割品質，切割太慢又會影響效率，這就要求升降馬達具有精度的調速范圍。利用變頻器驅動變頻馬達近幾年在石材快鉅機械升降馬達上得到廣泛的運用，它取代了傳統的調速方式，極大的改善了生產工藝，并切節能、高效，滿足了客戶的生產需求。
