寶米勒4000KW共直流母線變頻驅動在提升機上的應用
bmller 2021-04-02
隨著變頻器技術的快速發展，近年來變頻器的性能價格比大大提高，共直流母線的方案也日趨成熟。共用直流母線是針對在同一系統中的一個或多個傳動產生的再生能量情況而提出的通用變頻器調速方案。共直流母線用適當的方式并接，從而使系統始終處于比較穩定的狀態。

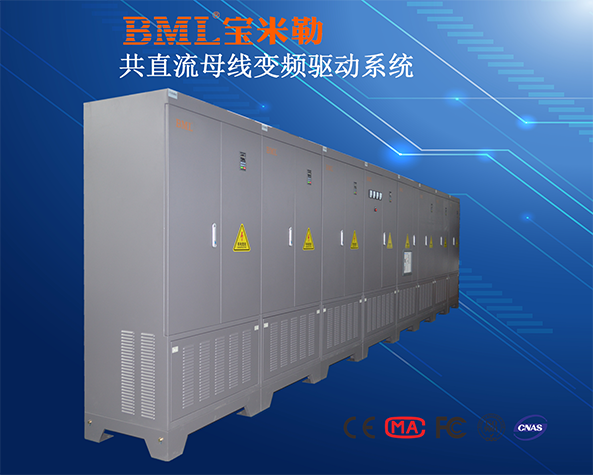

一．寶米勒4000KW共直流母線變頻驅動系統的介紹
共直流母線變頻驅動系統主要由整流單元、放電單元、逆變單元、濾波、制動單元、驅動單元和檢測單元等組成。由于采用了共直流母線技術，將逆變單元的再生能量回饋到直流母線上，再根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。
二、寶米勒4000KW共直流母線變頻驅動系統的性能特點
1、共直流母線變頻驅動系統結構緊湊，工作穩定，在多電機傳動系統中省去了大量的制動單元、制動電阻等外圍設備，間接的減少了設備故障率，工作效率和設備的可靠性也就得到了很大的提高。
2、共直流母線變頻驅動系統將多電機傳動控制的共用直流母線變頻調速系統及回饋裝置統一交給PLC控制，調節轉速、調配不同設備的上下沖程，實現設備內部能量互饋，減少從電網吸收電能，實現了設備系統的節能增效，可保證對整個系統的實時監控，確保整個系統的穩定性。
3、共直流母線變頻驅動系統從結構上轉變了以往的變頻傳動模式控制，合理地利用整流與逆變模塊，實現了系統的模塊化控制，并有效的抑制諧波干擾，結構的簡化在減少成本的同時也滿足了設備傳動控制的精度要求。
4、共直流母線變頻驅動系統中，電機速度的降低和停機，是通過逐漸減小頻率來實現的，在頻率減小的瞬間電機的同步轉速隨之下降，而由于機械慣性的原因，電機從電動狀態變為發電狀態，電機再生的電能反饋到逆變后的電容上，使電容短時間的電荷堆積，使直流電壓升高，過高的直流電壓會使各部分器件受到損害，因此在共直流母線驅動系統中，由放電單元來實現統一放電制動，從而平衡了回路電壓，使系統正常運行。

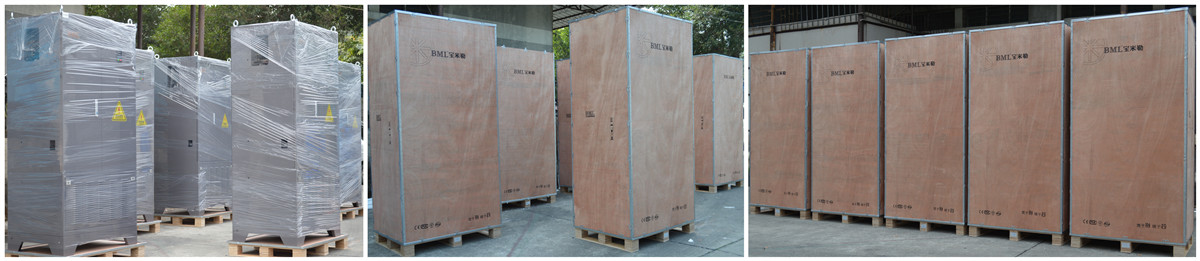

目前，根據客戶的要求，寶米勒通用變頻器的4000KW共用直流母線變頻驅動系統方案已經在成功交付于客戶并在提升機上成功應用，不僅設備的故障率低，而且能最大程度地節能，并且在為客戶節約成本的同時大大減少了對電網的污染。
