通用矢量變頻器控制電路布線的六大禁忌
bmller 2023-01-31

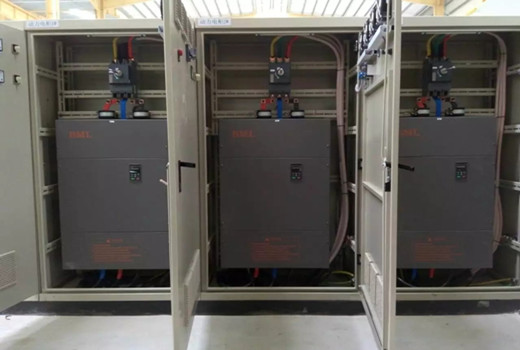

通用矢量變頻器作為當前電子控制領域的絕對主力軍，可以說是集成了成千上萬的愛。熟悉變頻器的同行都知道，通用矢量變頻器不僅提供了面板操作模式，還提供了方便的長途.集中控制輔助端子（或外部端子）控制模式。這種形式的控制電路通過壓入變頻器輔助控制端子的導線進行操作，功能強大靈活，是通用矢量變頻器控制的首選。
2.由于通用矢量變頻器故障信號、多功能接點輸出信號等端子可能驅動高壓交流接觸器/繼電器，其連接應與其他控制電路的端子或接點分離，避免高壓擊穿故障；
3.為防止干擾信號引起的誤操作，應選擇變頻器低功率控制電路（如PID控制功能下傳感器所用導線等）。選擇抗干擾能力強的屏蔽線或互絞線；
6.通用矢量變頻器通電時，不允許使用帶蜂鳴器功能檔的數字萬用表（該檔位的輸出電壓高于其他檔位）測量控制電路的通斷，以防止數字萬用表中的電量從表筆傳遞到變頻器控制端子，造成誤操作。

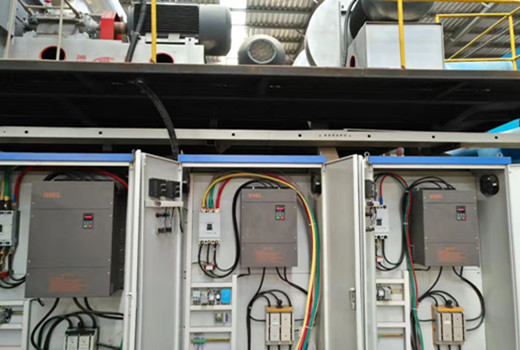

雖然通用矢量變頻器輔助控制模式有許多優點，但如果控制電路布線不合理，往往會對變頻器的正常運行產生不利影響，甚至造成不必要的故障。今天，小編結合自己的工作經驗，總結了通用矢量變頻器控制電路布線的六大禁忌：
2.由于通用矢量變頻器故障信號、多功能接點輸出信號等端子可能驅動高壓交流接觸器/繼電器，其連接應與其他控制電路的端子或接點分離，避免高壓擊穿故障；
3.為防止干擾信號引起的誤操作，應選擇變頻器低功率控制電路（如PID控制功能下傳感器所用導線等）。選擇抗干擾能力強的屏蔽線或互絞線；
4.通用矢量變頻器控制電路的導線長度多為50m參考基點(在某些情況下，該值為1000m，主要與所用導線截面相同.材質.當接線距離超過該長度時，應使用中繼電路或繼電器放大信號；
6.通用矢量變頻器通電時，不允許使用帶蜂鳴器功能檔的數字萬用表（該檔位的輸出電壓高于其他檔位）測量控制電路的通斷，以防止數字萬用表中的電量從表筆傳遞到變頻器控制端子，造成誤操作。
