異步伺服驅動器
寶米勒異步伺服驅動器采用同步于國際先進技術的邏輯控制、模糊計算技術和信號智能補償技術，將先進磁通矢量控制交融于伺服驅動控制中，產品具有調速范圍寬，功率容量大，動態性能高，控制精度好和優良的低速轉矩性能，先進的電流限制技術和硬件優化設計，使產品具有強大的過載能力，能保證在負載頻繁波動的情況下，異步伺服驅動器都能正常的工作。在塑膠機械、壓鑄機械、型材擠壓機機械等行頁以及傳統液壓系統中被大量使用，取得了良好業績和廣泛好評。
異步伺服節電原理
注塑機的用電主要消耗在油泵電機上，所以降低油泵電機的用量是注塑機節能的關鍵。在定量泵的液壓系統中，電機以50Hz高速運轉，油泵的供油量是基本不變的，遠遠大于注塑機工況的實際流量需求，多余的高壓油經溢流閥全部回流至油箱，能量存在巨大的浪費。而油泵的供油量與電機的轉速成正比，因此我們可以通過降低電機的轉速，使油泵的供油量與注塑機的實際流量需求相一致，冷卻時電機可以停下來，幾乎消除溢流現象。
產品特點

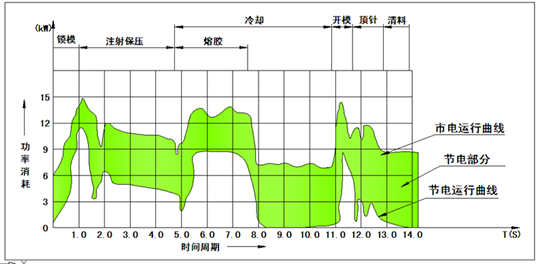

1.高節電率，節電可達30%～65%。節能曲線如圖所示：
2.電機軟啟動：對電網沖擊小，降低使用場所變電設備容量，減小噪音
3.提高功率因數：減小電網無功功率損失
4.高可靠性：減輕振動，減小機件磨損，降低油溫，延長設備和磨具壽命
5.操作更具人性化：不改變設備原有的操作模式，不需要特別培訓工人。工序動作的工作頻率曲線調好后，可以任意更換模具，不需要再調節異步伺服驅動器參數。具有旁路設計，若該驅動器出現問題時，可手動切換到旁路系統，不影響生產。
6.完善的保護：寶米勒異步伺服驅動器，控制精度高，響應時間快，具有完善的保功能，即過流保護、過壓保護、欠壓保護、過載保護、缺相保護、過熱保護等。能有效的保護油泵馬達，提高設備的使用壽命

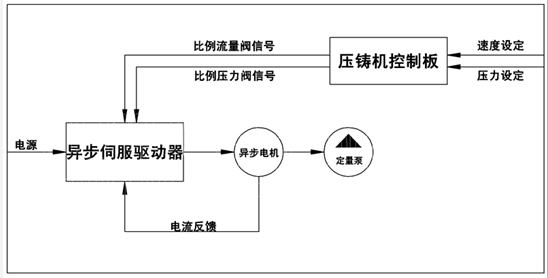

異步伺服控制原理圖
產品規格
1.產品技術指標及規格
|
項 目 |
指標及規格 |
|
|
主電 輸入 |
電壓 |
三相380V ±15%；電壓失衡率<3% |
|
頻率 |
50Hz/60Hz ±5% |
|
|
主電輸出 |
輸出電壓 |
三相0V～輸入電壓 |
|
輸出頻率 |
0.1Hz～400Hz |
|
|
過載能力 |
150% 60S；130%長期 |
|
|
驅 動 性 能 |
電壓調制 |
電壓矢量（SVPWM）調制 |
|
控制方式 |
無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制（V/F） |
|
|
運行指令給定 |
鍵盤給定；RUN、F/R端子給定；485通訊給定 |
|
|
速度給定方式 |
鍵盤數字給定；X4、X5端子（UP/DOWN）給定；AI1/AI2/AI3端子模擬信號給定；485通訊給定 |
|
|
速度給定精度 |
數字給定：±0.01%（-10℃～+40℃） 模擬給定：±0.05%(25℃±10℃) |
|
|
速度給定 分辨率 |
數字給定：0.01Hz 模擬給定：1/2000最大頻率 |
|
|
速度控制精度 |
無速度傳感器矢量控制：±0.5%（25℃±10℃) |
|
|
速度控制范圍 |
無速度傳感器矢量控制：1:100 |
|
|
轉矩控制響應 |
無速度傳感器矢量控制：<200ms |
|
|
起動轉矩 |
無速度傳感器矢量控制：130%/0.5Hz |
|
|
I/O 控 制 通 道 |
設定電壓源 |
1路，10V，5mA |
|
控制電壓源 |
1路，24V，100mA |
|
|
模擬信號輸入 |
3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V |
|
|
集電極輸出 |
2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 |
|
|
運行命令輸入 |
2路(F/R、RUN)，控制運行命令輸入接點端子 |
|
|
可編程輸入 |
7路(X1～X7)，可編程，多種輸入量可選 |
|
|
模擬信號輸出 |
2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇 |
|
|
繼電器輸出 |
2路，可編程，觸點容量：250V AC/3A或30V DC/1A |
|
|
故障報警繼電器輸出 |
觸點容量：250V AC/3A，30V DC/1A |
|
|
串行通訊接口 |
RS485接口，標準Modbus通訊協議 |
|
|
顯示 |
LED數碼管顯示 |
設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、負載線速度，輸入、輸出端子狀態... |
|
外接儀表顯示 |
給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） |
|
|
保護功能 |
過流保護、過壓保護、欠壓保護、過載保護、缺相保護 |
|
|
選配件 |
制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器；遠程鍵盤數據線；通信總線適配器等 |
|
|
環境 |
使用場所 |
室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等 |
|
海拔高度 |
低于海拔1000米 |
|
|
環境溫度 |
-10℃～+40℃ |
|
|
濕度 |
20%～90%RH，無水珠凝結 |
|
|
振動 |
小于5.9米/秒2（0.6g） |
|
|
存儲溫度 |
-20℃～+60℃ |
|
|
結構 |
防護等級 |
IP20 |
|
冷卻方式 |
強制風冷 |
|
|
安裝方式 |
壁掛式；落地式 |
|
2.落地式安裝變頻器型號規格
變頻器型號
額定容量
（KVA）
額定輸出電流
（A）
適配電機功率
（KW）
安裝方式
MC200G0075T4Z
14
18
7.5
落地
MC200G0110T4Z
18
24
11
落地
MC200G0150T4Z
24
30
15
落地
MC200G0185T4Z
29
38
18.5
落地
MC200G0220T4Z
34
45
22
落地
MC200G0300T4Z
45
60
30
落地
MC200G0370T4Z
57
75
37
落地
MC200G0450T4Z
69
91
45
落地
MC200G0550T4Z
85
112
55
落地
MC200G0750T4Z
114
150
75
落地
MC200G0900T4Z
134
176
90
落地
MC200G1100T4Z
160
210
110
落地
MC200G1320T4Z
192
253
132
落地
MC200G1600T4Z
231
304
160
落地
MC200G1850T4Z
265
340
185
落地
MC200G2000T4Z
287
377
200
落地
