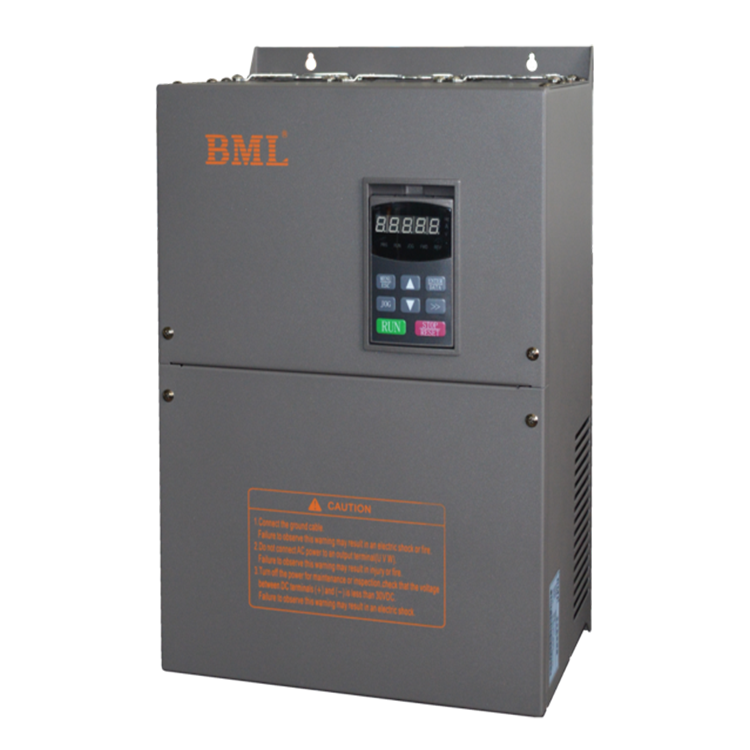

球磨機專用變頻器
針對陶瓷行業既要節能降耗減少生產成本，又要提高產品效率和質量的迫切需要以及應用環境特點，廣州市寶米勒電氣技術有限公司憑借20年專業行業經驗及技術實力研制推出了一系列具有可靠性能和卓越品質的陶瓷行業專用變頻器，其中就有球磨機專用變頻器。

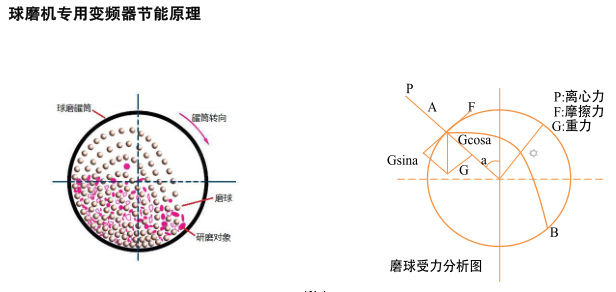

陶瓷行業球磨機是以磨球運動為基礎，物料顆粒的粉磨過程發生在磨球間和磨球與襯板間。所以球磨機采用寶米勒專用變頻器控制在不同的研磨物料和研磨階段以有效的工作轉速運行則提高研磨效率的節能效果可高達15%左右。
產品特點
1.球磨機皮帶防打滑
針對球磨機起動特性，寶米勒專用變頻器具有特殊起動模式，可有效防止球磨機起動時皮帶打滑。
2.快速起動
寶米勒球磨機專用變頻器采用先磁通矢量控制技術，加減速時間短，較短可設10秒起停。
3.無須輔機起動
起動力矩大，低速時可達到180%的額定轉矩輸出；過載能力請，額定電流150%1分鐘，無須輔機可直接起動球磨機。
4.節能降耗
裝機控制后的球磨機起動電流可比原先小3-5倍，實現了平滑軟起動，具有優越的多段速運行，節電效果顯著。
產品規格
產品技術指標
|
項 目 |
指 標 規 格 |
||
|
控 |
較高頻率 |
400HZ |
|
|
載波頻率 |
0.5Hz～16KHz;可根據負載特性，自動調整載波頻率 |
||
|
輸頻率分辨率 |
數字設定：0.01Hz 模擬設定：較高頻率×0.1% |
||
|
控制方式 |
開環矢量控制（SVC); V/F控制 |
||
|
啟動轉矩 |
0.5Hz150%（SVC） |
||
|
調速范圍 |
1：100（SVC） 1:100（VC) |
||
|
穩速精度 |
±0.5%（SVC） ±0.02%（VC) |
||
|
轉矩控制精度 |
±5%（SVC） |
||
|
過載能力 |
150%額定電流60s；180%額定電流1s |
||
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%～30.0% |
||
|
V/F曲線 |
三種方式：直線型；多點型；平方型V/F曲線 |
||
|
加減速曲線 |
直線或S曲線加減速方式；四種加減速時間；加減速時間范圍0.0～3600.0s |
||
|
直流制動 |
直流自動頻率：0.00Hz～較大頻率，制動時間：0.0s～36.0s |
||
|
點動控制 |
點動頻率范圍：0.00Hz～50.00Hz；點動加減速時間：0.0s～3600.0s |
||
|
簡易PLC |
通過內置PLC或控制端子實現較多32段速運行 |
||
|
內置PID |
可方便實現過程控制閉環控制系統 |
||
|
自動電壓調整 |
當電網電壓變化時，能自動保持輸出電壓恒定 |
||
|
共直流母線功能 |
可實現多臺變頻器共用直流母線的功能 |
||
|
運 |
運行命令通道 |
三種通道：操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換 |
|
|
頻率給定 |
數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定等。 |
||
|
LED顯示 |
顯示參數 |
||
|
保護功能 |
輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等 |
||
|
選配件 |
多功能輸入輸出擴展卡、通訊卡、張力卡、PG卡、供水卡 |
||
|
環 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或 |
|
|
海拔高度 |
低于1000m |
||
|
環境溫度 |
’10℃～+40℃（環境溫度在40℃～50℃） |
||
|
濕度 |
小于95%RH，無水珠凝結 |
||
|
振動 |
小于5.9m/S2 （0.6g） |
||
|
存儲溫度 |
’-20℃～+60℃ |
||
產品標準規格
|
球磨機噸位（T） |
裝料量 |
筒體轉速 |
主電機 |
適配變頻器 |
變頻器尺寸 |
變頻器輸出 |
變頻器輸入 |
|||
|
額定電流 |
電壓、頻率 |
過載能力 |
電壓、頻率 |
允許波動 |
||||||
|
18 |
18 |
13.87 |
90 |
110 |
1250*520*400 |
210A |
電壓：
頻率： 0.1～400HZ |
額定電流 分鐘 |
電壓：
三相 頻率： 50/60HZ |
電壓：
頻率： |
|
23 |
23 |
13.3 |
90 |
110 |
||||||
|
110 |
110 |
|||||||||
|
30 |
30 |
12.5 |
110 |
132 |
253A |
|||||
|
132 |
132 |
|||||||||
|
40 |
40 |
11.8 |
132 |
160 |
1650*610*420 |
340A |
||||
|
160 |
160 |
|||||||||
|
50 |
50 |
11.5 |
160 |
185 |
340A |
|||||
|
185 |
200 |
377A |
||||||||
|
200 |
200 |
|||||||||
|
60 |
60 |
9.92 |
200 |
220 |
415A |
|||||
|
220 |
250 |
475A |
||||||||
|
250 |
250 |
|||||||||
|
80 |
80 |
9.92 |
250 |
280 |
1950*760*450 |
520A |
||||
|
280 |
280 |
|||||||||
|
100 |
100 |
10 |
280 |
315 |
585A |
|||||
|
315 |
315 |
|||||||||
|
120 |
120 |
10 |
315 |
355 |
650A |
|||||
|
355 |
355 |
|||||||||
