MC200G變頻器在數控機床上的應用
bmller 2021-04-02
數字控制機床，簡稱數控機床（NC ， Numerical Control）,是三十年來綜合應用集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品，在現代機床生產中，一般采用多電機拖動，主軸和各進給系統分別由各自的電機來拖動。由于機床加工范圍較廣，不同的工件，不同的工序，使用不同的刀具，要求機床執行部件具有不同的運動速度，因此機床的主運動應能進行調速，主軸調速系同一般采用交流主軸系統，隨著變頻調速技術的發展，數控機床的主軸的交流拖動，同樣能夠很好滿足需要。主驅動電機通過皮帶傳動帶動主軸旋轉，或通過皮帶傳動和主軸箱內的減速齒輪(以獲得更大的轉矩)帶動主軸旋轉。由于主軸電機調速范圍廣，又可無級調速，使得主軸箱的結構大為簡化。
一、數控機床對應用技術的要求
1、電機要求
通常要求用變頻電機，或者普通電機加風扇以滿足電機在低頻的散熱要求、并且要求電機調速范圍廣。
2、變頻器的技術要求
1）要求低頻力矩大
選用矢量變頻器，低頻時（1~10Hz）能出來150%額定轉矩。
2）轉矩動態響應速度快，穩速精度高
選用矢量變頻器，能實現很好的動態響應效果，依據負載的變化，通過輸出轉矩的變化很快做出響應，從而實現轉軸速度的穩定。
3）減速停車速度快
通常數控機床的加減速時間都是比較短的，加速時間靠變頻器的性能保證，減速時間則依靠外加制動電阻或制動單元。
4）進行電機參數自學習
選用矢量變頻器后，要達到很好的控制性能通常都需要對電機進行參數自學習，其目的是獲取正確的電機內部參數，以用于矢量控制計算。參數自學習所需要的電機銘牌參數有：電機額定功率、電機額定頻率、電機額定轉速、電機額定電壓、電機額定電流。有的變頻電機的銘牌上可能沒標額定轉速值，可以根據經驗值估計一下額定轉速。在進行參數自學習時，務必要在空載（電機軸上不接負載）的時候進行。只有在空載的時候才能保證自學習出來的電機參數的正確性。
假如現場條件沒辦法進行空載運行，可以考慮用變頻器出廠的電機參數試運行。
5）頻率指令和運行指令
數控機床上使用的變頻器其頻率指令和運行指令都來源于CNC控制器，一般給定的的通道有兩種，一種是模擬量給定，另一種是多段速給定，或者兩者同時給定，以多段速優先。模擬量給定以電壓型模擬量為主，也有電流型的。變頻器對這兩種類型的模擬量都可以采集。
3、抗干擾題目
寶米勒變頻器在出廠的時候作了很好的抗干擾試驗，具有很強的抗干擾能力，但變頻器同時也是一個干擾源，在使用中很難避免不對其它設備進行干擾，在數控機床上最輕易被干擾的設備是CNC控制器。一旦CNC控制器受干擾后，系統將不能正常工作。特別是變頻器的頻率指令和運行指令也可能會受到干擾，干擾嚴重的會造成頻率指令不穩定，變頻器誤動作等。解決此類題目的辦法是在變頻器的輸出線上加磁環以減少高頻輻射。一般進口的CNC的抗干擾能力較強。
下面以名稱MC200G系列高性能矢量變頻器在沈陽某數控機床廠的應用為例，講述數控機床的變頻調速控制技術。
二、系統構成
變頻器 MC200G0055T4 制動電阻100Ω/520W 5.5KW調速電機 CNC數控系統
三、變頻器及數控系統的參數
主要的參數和性能指標：
5.5kW數控車床，電動機參數：
額定功率：5.5kW， 額定頻率：50Hz,
額定電壓：380V， 額定電流：11A，
額定轉速：1440r/min 機械傳動比：1：1.5
加工材料：45#鋼
實際測試性能指標：（進刀性能及速度）
1、主軸轉速：200r/min（變頻器運行頻率9～10Hz）
2、主軸轉速：450r/min（變頻器運行頻率22Hz左右）

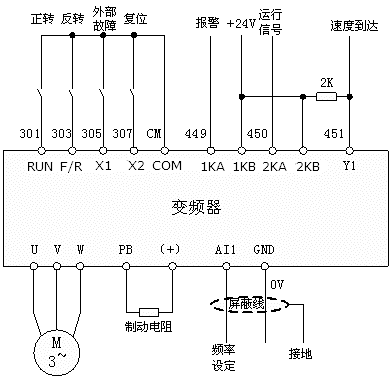

變頻器接線原理圖
變頻器參數設定：
|
F0-03 |
1 |
端子控制 |
|
F0-04 |
1 |
AI1頻率給定 |
|
F0-10 |
隨機 |
最大頻率 |
|
F0-11 |
隨機 |
上限頻率 |
|
F0-14 |
1 |
加速 |
|
F0-15 |
1 |
減速 |
|
F4-00 |
13 |
外部故障 |
|
F4-04 |
9 |
故障復位 |
|
F4-10 |
0.5S |
濾波時間 |
|
F5-01 |
2 |
Y1輸出頻率達到 |
|
F5-01 |
15 |
故障輸出 |
|
F0-02 |
0 |
變頻器運行中 |
電機參數設定：
|
F1-03 |
50HZ |
電機額定頻率 |
|
F1-04 |
1440KPM |
電機額定轉速 |
|
F1-01 |
380V |
電機額定電壓 |
|
F1-02 |
11.0A |
電機額定電流 |
|
F1-00 |
5.5KW |
電機額定功率 |
|
F1-05 |
機型確定 |
電機定子電阻 |
|
F1-06 |
機型確定 |
電機轉子電阻 |
|
F1-07 |
機型確定 |
電機定子。轉子漏感 |
|
F1-08 |
機型確定 |
電機定子。轉子互感 |
|
F1-09 |
機型確定 |
電機空載電流 |
四、現場圖片
五、MC200G系列變頻器的特點
MC200G系列高性能矢量變頻器采用先進磁通控制技術，電機在低速時轉矩大，速度精度高，價格公道，功能齊全，具有瞬停電處理及速度跟蹤再啟動功能，確保系統實現連續運行機制，以保證電機運轉在最高效率狀態，因此，采用MC200G系列高性能矢量變頻器代替主軸交流伺服系統，是機床行業最佳的選擇。MC200G系列變頻用具有以下特點
（1）采用先進的磁通控制算法，實現了真正的無速度傳感器矢量控制，在控制性能上比傳
統的V/F控制方式有很大的改善。
（2）起動轉矩大，0.5Hz/150%（SVC），0Hz/180%（VC）
（3）載波頻率范圍0～16KHz；可根據溫度和負載的特性自適應調整
（4）提供標準的0～10V模擬量接口，能夠與大多數數控系統接口兼容，通用性強
（5）過負載能力強，150%額定輸出電流一分鐘；
（6）提供多功能的輸出端子信號，例如故障輸出信號，運行中信號，速度到達等輸出信號，能夠很好的滿足系統對于主軸速度狀態的監控；
六、調試結果
事實證實采用MC200G系列高性能矢量變頻器完全能夠滿足機床主軸控制的要求。MC200G采用的領先的磁通算法，即使在低轉速（低頻）運行下也能平穩輸出150%的轉矩，以滿足不同零件的加工需要，完全可以取代傳統的轉動軸承主軸結構，并且此主軸結構簡單、緊湊、可以實現真正的無級調速。此主軸的轉速由外部模擬量信號來控制輸出頻率，在不同的加工工藝（如；粗加工、精加工等）需要不同的轉速，此時可由數控系統輸出不同的模擬量電壓信號給變頻器，實現不同的轉速，同時啟停信號也由數控系統控制，進步了自動化程度、延長了刀具的使用壽命。
七、結束語
數控機床主軸一般交流伺服系統、進口品牌矢量控制變頻器以及變頻專用電機，購置用度很高；MC200G系列變頻器以其獨特的性能（啟動電流小、調速平滑、調速范圍大、節能環保、運行穩定、精度高、低頻轉矩大、保護功能齊全、可靠性高、操縱維護簡便等）和優越的性價比，在數控機床的應用上迅速崛起。
